CPSC’s Method of Measuring Flux Density of Spherical Magnets

Duration: 1:31 208 transcript words EN summary

Video summary

Bu gösterim videosu, küçük nadir toprak mıknatıslarının akış indeksini hesaplamak için CPSC'nin standart işletme prosedüründe tanımlanan adımlara dayanmaktadır ve video, personel tarafından küresel mıknatısların manyetik yoğunluğunun nasıl ölçüldüğünü detaylı bir şekilde açıklamaktadır. Ölçüm işlemi F71 teslametre cihazı ile test standına monte edilmiş FP2X250Z S15 sondu kullanılarak gerçekleştirilir ve süreç, mıknatısın doğru konumlandırılmasıyla başlar. İlk olarak küresel mıknatıs manyetik akının düzgün dağılmasını sağlamak amacıyla metal bir plakaya yerleştirilerek dikey kutup yönelimi sağlanır; ardından bu plaka yardımıyla mıknatıs test standındaki çift taraflı bant üzerine dikkatlice konumlandırılır. İşlemin devamında, manyetik alan görüntüleyici kart kullanılarak mıknatısın kutbunun dikey olarak doğru yönde hizalandığı ve yer değiştirmemiş olduğu doğrulanır. Sonrasında hassas bir his gauge (kalınlık ölçer) yardımıyla sondu, mıknatıstan hemen yukarıda süzülerek tutulur ve ardından XY eksenli masa üzerindeki düğmelerle ayarlanarak sondun altında bulunan manyetik alanın en yüksek yoğunluğunun Z ekseni yönünde tespit edilmesi sağlanır. Bu aşamada amaç, küresel mıknatısın yüzeyinin farklı noktalarındaki değerleri tarayarak maksimum akış yoğunluğunu belirlemektir. Maksimum manyetik yoğunluk noktası belirlendikten sonra, sondun Z ekseni seviyesi kullanılarak küresel mıknatısa temas edecek şekilde indirilmesi ve bu değerin kaydedilmesi işlemi tamamlanır. Bu yöntemle elde edilen veriler, küçük nadir toprak mıknatıslarının manyetik özelliklerini standartlara uygun bir şekilde değerlendirmek için kritik öneme sahiptir. Daha fazla bilgi edinmek isteyenler, CPSC'nin küçük nadir toprak mıknatısları için akış indeksini hesaplamak üzere hazırladığı standart işletme prosedürüne başvurarak detaylı teknik rehberliği inceleyebilirler.

Read the full video transcript

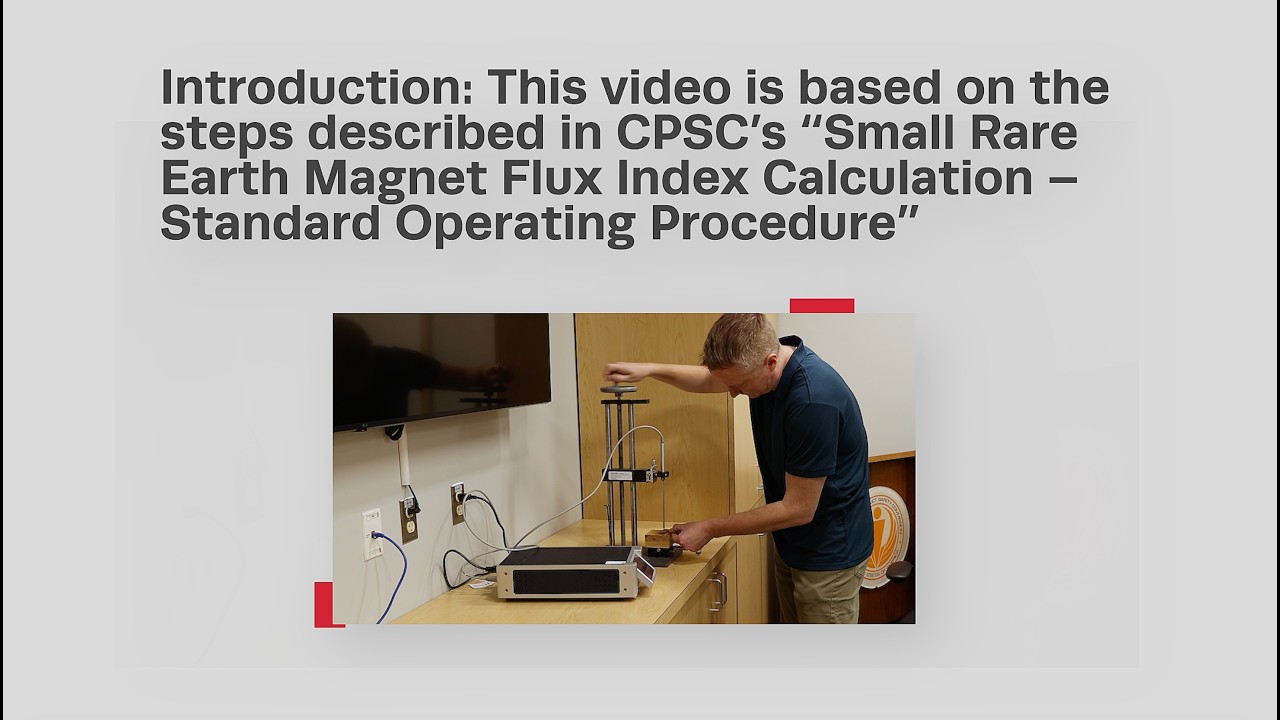

This demonstration video is based on the steps described in CPSC's standard operating procedure for calculating the flux index of small rare earth magnets. This video will demonstrate how CPSC staff measures the flux density of spherical magnets. CPSC's staff setup uses an F71 teslameter and an FP2X250Z S15 probe mounted to the test stand. Step one, place the spherical magnet on a metal plate to ensure vertical pole orientation. Step two, carefully use the metal plate to place the spherical magnet on the double-sided tape on the test stand. Step three, using a magnetic field viewer card, verify the pole is vertically oriented and the magnet has not shifted. Step four, using a feeler gauge, lower the probe to hover just above the magnet. Step five, adjust the magnet's position under the probe by turning the knobs on the XY axis table to locate the highest flux density reading in the Z axis direction. Step six, after locating the highest flux density, lower the probe to make contact with the spherical magnet using the Z axis stage to locate the maximum flux density in the Z axis direction. For more information, refer to CPSC's standard operating procedure for calculating the flux index of small rare earth magnets.
